Стенные трубы прокладывают внутри капитальных
стен сооружений. Очень редко их пристраивают снаружи.
Коренные трубы располагаются отдельно от печи и
соединяются с ее дымоходом при помощи перекидного рукава. Рукавов может
быть несколько в зависимости от количества печей, подсоединенных к
коренной трубе.
Насадные трубы опираются на печной массив. В этом
случае толщина стенок печи должна составлять 1/2 кирпича и более, иначе
под тяжестью трубы может развалиться печь.
Необходимое минимальное сечение трубы — 1/2 х 1/2
кирпича. Общая схема дымовой трубы показана на рис

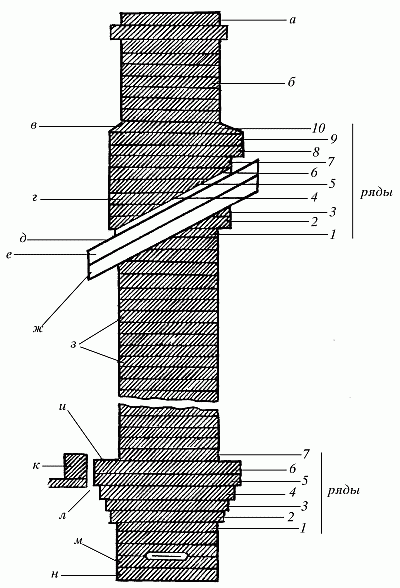

 Устройство дымовой трубы: а —
оголовок трубы; б — шейка трубы; в — цементный раствор; г — выдра; д —
кровля; е — обрешетка; ж — стропила; з — стояк трубы; и — распушка; к —
балка с перекрытием; л — изоляция; м — дымовая задвижка; н — шейка печи
Перекидной рукав, при помощи которого печь соединяется с
коренной или удаленной стенной трубой, выкладывается кирпичом в футляре
из кровельной стали и опирается на балочки из стальных уголков. Те, в
свою очередь, одним концом опираются на стенку с дымоходами или на
коренную трубу, а другим — на стенку печи. Длина рукава не должна
превышать 2 м. Стенки и дно рукава выкладывают из кирпича на ложок (в
1/4 кирпича), а верх рукава — из двух рядов кирпичей, положенных на
постель, с тщательной перевязкой швов.
Для удаления сажи из рукава в нем делают прочистную
дверцу. Для улучшения тяги перекидной рукав устанавливают с подъемом в
сторону движения газов под углом около 10°. Расстояние между верхом
патрубка и потолком должно быть не менее 0,4 м, если потолок защищен от
возгорания (оштукатурен, обит двумя слоями войлока или асбеста, а по ним
— кровельной сталью), и не менее 0,5 м при незащищенном потолке.
Такие же условия соблюдаются при сооружении патрубка
около стен и перегородок. Прокладывать патрубок на чердаке не
рекомендуется — это способствует образованию конденсата и повышает
пожароопасность. Кроме того, патрубки часто снижают тягу в печи.
Для кладки дымовых труб используют лучший кирпич, швы
необходимо целиком заполнять раствором. Это делается в целях
противопожарной безопасности, так как через трубу проходят горячие
дымовые газы с искрами от горящей сажи. К тому же трещины и щели в трубе
приводят к снижению тяги в печи.
Внутреннюю поверхность трубы делают идеально гладкой,
чтобы избежать оседания сажи, которая снижает теплоотдачу и может
загореться. Если приходится использовать отесанный кирпич, его
располагают шероховатой стороной наружу (по направлению от дымохода).
Кроме кирпичных труб, иногда используются керамические
или асбестоцементные трубы.
