1. С параллельными каналами (одно— или двухоборотные).
2. Последовательного соединения (одно— или
многооборотные).
3. Бесканальные (колпаковые).
4. С комбинированной системой дымовых каналов.

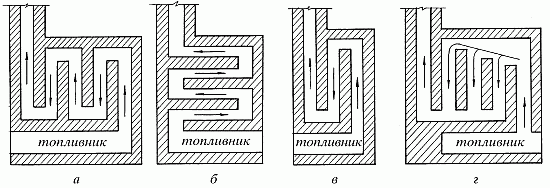

 Схема движения газов в каналах: а —
многооборотная; б — однооборотная с одним опускным каналом; в —
однооборотная с тремя опускными каналами; г — бесканальная
Для дачи или загородного домика выгоднее всего строить
печь средних размеров, в этом случае рекомендуется использовать
конструкцию с параллельным размещением каналов. В этом случае
сопротивление выходящим газам уменьшается за счет короткого пути, а для
полноценного сгорания топлива требуется меньшая тяга.
Многоканальная система используется достаточно часто при
постройке более крупных моделей. Но такая система обладает рядом
серьезных недостатков: большая длина каналов оказывает сильное
сопротивление выходящим газам, вследствие чего приходится значительно
увеличивать тягу в дымовой трубе; поверхность печи прогревается
неравномерно, создаются участки перепада температур, на стыке которых
могут возникнуть повреждения; на горизонтальных участках системы
постоянно осаживается в больших количествах сажа, что влечет за собой
потребность в их регулярной очистке.
Бесканальная система по вполне понятным причинам
считается самой простой. Непосредственно над топливником печи
устанавливается колпак (поэтому иногда ее называют колпаковой) или
камера, которые и отводят дым. Сопротивление выходящим газам в этом
случае невелико, но основной нагрев приходится на верхнюю часть печи.
